GF分体电磁流量计2551一般安装和接地技巧

传感器的调节

安装后，电磁流量计的输出信号可能不会立即稳定。请将传感器浸泡在满管的管路中（或任何水容器中）24小时以稳定性能。

• 极低电导率的流体可能需要更长的调节时间。（在电导率小于20μS/cm的流体中，电磁流量计可能无法正常工作。)

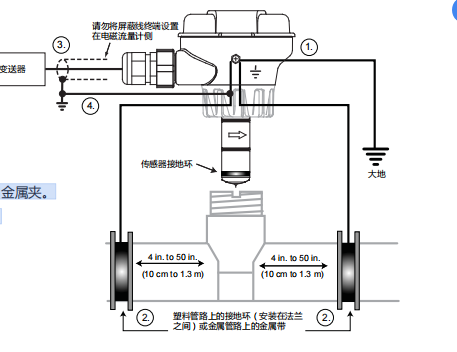

接地

2552 电磁流量计不会受到中等水平的电噪声的影响。但是，在某些应用中，可能需要将系统的部分进行接地，以消除电气干扰。

每个应用安装的接地要求都会有所不同。

1. 如果2551 电磁流量计受到了电气噪声的影响，可以应用

以下一个或多个步骤：

• 黄色外壳外侧的接地端子已在内部连接到传感器前端

的接地环。

• 使用导线（推荐14AWG/2.08mm2）将此端子直接连

接到本地接地端。

2. 在电磁流量计的上游和下游安装流体接地装置。

• 将流体接地连接到2552上的接地端子。

• 在塑料管上使用法兰接地环或金属电极，或在金属管上使用金属夹。

• 流体接地必须直接与流体接触，并尽可能靠近电磁流量计。

3. 输出电缆的屏蔽线终端必须设置在远程变送器侧。

屏蔽线只能连接一端！

4. 另使用导线（最小AWG14/2.08mm2）将远程变送器的

接地连接到电磁流量计接地端子。

专业供应GF分体电磁流量计/GF仓库

Signet 2551 电磁流量计是一种插入式电磁流量传感器。获得的传感器设计可采用多种耐腐蚀材料，以提供长期可靠性，并且具有的维护成本。接液材料组合包括PP/316不锈钢，PVDF/哈氏合金C和PVDF/钛。2551可以快速安全地安装到DN15 至DN900尺寸范围内的各种流量安装件中，并可提供精确的流量测量。

Signet 2551电磁流量计可以提供频率输出或S3L数字输出，用于Signet 9900-1BC批控制器，8900多参数控制器或9900变送器，或者通过4-20mA输出，直接输入至

PLC，SCADA或遥测系统。

所有2551电磁流量计都具有空管检测和LED辅助诊断功能。可以使用Signet

3-0252配置工具自定义2551中的各个功能，以使其适应特定的应用要求。

订货信息

订货代码

159 001 110

159 001 113

159 001 259

159 001 111

159 001 114

159 001 260

159 001 112

159 001 449

制造商部件号

3-2551-P0-12

3-2551-T0-12

3-2551-V0-12

3-2551-P1-12

3-2551-T1-12

3-2551-V1-12

3-2551-P2-12

3-2551-T2-12

3-2551-V2-12 159 001 451

描述

DN15-DN100，PP和316L不锈钢

DN15-DN100，PVDF和钛

DN15-DN100，PVDF和哈氏合金C

DN125-DN200，PP和316L不锈钢

DN125-DN200，PVDF和钛

DN125-DN200，PVDF和哈氏合金C

DN250-DN900，PP和316L不锈钢

DN250-DN900，PVDF和钛

DN250-DN900，PVDF和哈氏合金C

订货代码

159 001 105

159 001 108

159 001 257

159 001 106

159 001 109

159 001 258

159 001 107

159 001 448

制造商部件号

3-2551-P0-11

3-2551-T0-11

3-2551-V0-11

3-2551-P1-11

3-2551-T1-11

3-2551-V1-11

3-2551-P2-11

3-2551-T2-11

3-2551-V2-11 159 001 450

描述

DN15-DN100，PP和316L不锈钢

DN15-DN100，PVDF和钛

DN15-DN100，PVDF和哈氏合金C

DN125-DN200，PP和316L不锈钢

DN125-DN200，PVDF和钛

DN125-DN200，PVDF和哈氏合金C

DN250-DN900，PP和316L不锈钢

DN250-DN900，PVDF和钛

DN250-DN900，PVDF和哈氏合金C

4-20mA输出
